铜川龙潭水库放水塔工程
点击次数:18618次    发布时间:2015/8/8

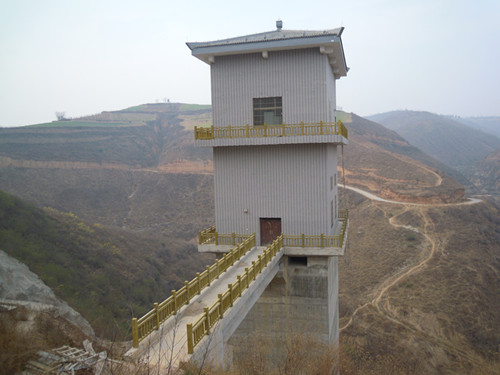

工程概况: 放水塔位于桩号0-021.0~0 000.00m,由闸室段、塔筒段和塔顶启闭机房三部分组成,顺水流方向长21m,垂直水流方向宽9m,底板高程680.0m,建基面高程676.50m,塔基置于弱风化砂岩上,塔基厚2.5m,上部启闭机平台高程721.70m,塔筒墙体最小壁厚为1.5m,塔顶设两层框架启闭机闸房,塔顶高程737.90m,放水塔总高45.2m。塔内依次设一扇平面事故检修闸门和一扇弧形工作闸门,平面检修闸门孔口尺寸4.5m×3.6m(宽×高),弧形工作闸门孔口尺寸4.5m×3.2m(宽×高)。平面检修闸门采用qpg1250kn-43m固定卷扬式启闭机。弧形工作闸门采用qhsy-1000kn/400kn-4.9m深孔弧门液压启闭机,布置在塔内。
