亭口水库反调节蓄水工程泄洪洞工程
点击次数:17670次    发布时间:2015/8/8



工程类别:水利枢纽工程

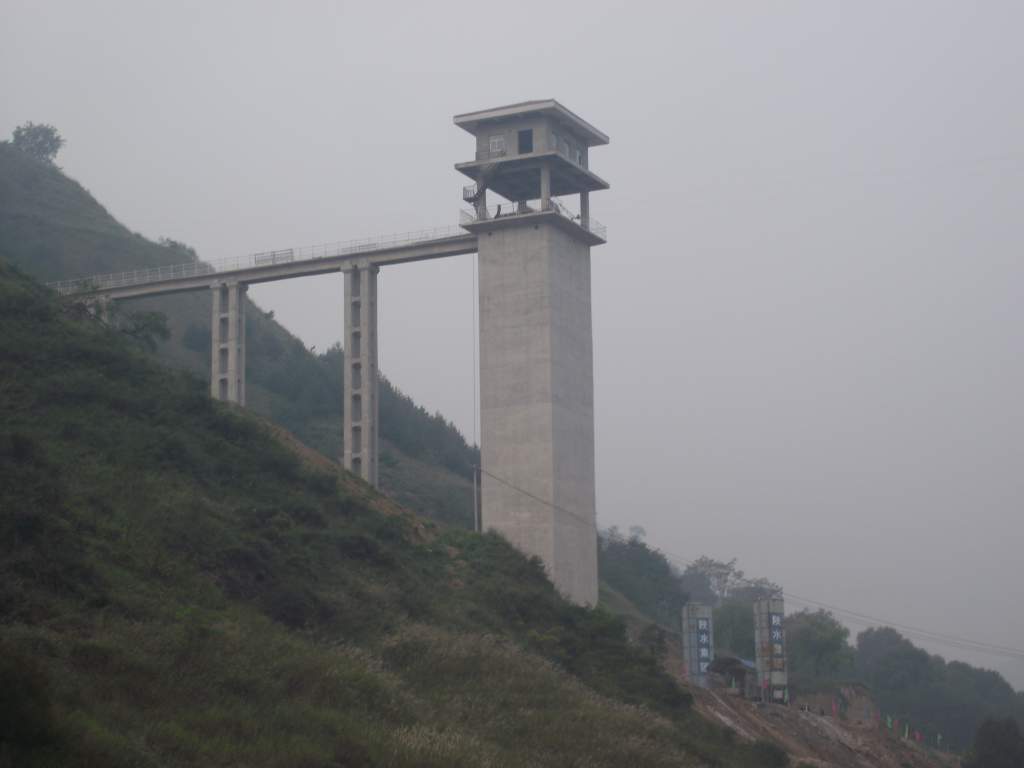

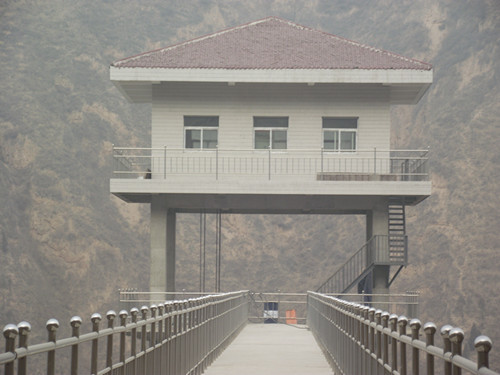

工程概况:亭口水库反调节蓄水工程,是彬长矿区亭口水库工程配套工程之一。施工内容包括:泄洪建筑物由泄洪洞、放水塔及工作桥,放水塔进口为矩形孔口,上部塔身为矩形,塔身上部平面尺寸8.9×7.0m,下部闸室平面尺寸10.0×7.0m,塔壁厚度1.2m,塔高39.5m,塔体内上游侧设一道事故检修闸门,门孔尺寸2.0×1.85m,下游侧设一道弧形工作闸门,门孔尺寸2.0×1.5m,弧门在塔内设工作平台,高程889.75m,安装液压启闭机一台。放水塔顶部设置一层检修室和一层平门启闭室,框架结构,上层为平门工作室,平门工作室内安装一台卷扬式启闭机一台,检修室下游侧安装液压启闭机油泵设备。塔后接无压隧洞,断面形式为圆拱直墙型,内径2.5×3.2m(宽×高),洞身比降1:17,长度465.0m,衬砌厚度:进出口ⅴ类围岩厚度60cm,长度265.0m,洞身中间段衬砌厚度40cm,长度200.0m,出口段采用明渠,长度20m,断面形式为矩形,底宽从2.5m渐变至4.0m,侧墙高从3.2m渐变至4.38m,衬砌厚度50cm,消能方式采用挑流消能, 经计算挑流鼻坎长9.44m,反弧半径40.0m,底宽4.0m渐变至5.13m,侧墙形式同明渠段。进水塔上设工作桥,桥长87.0m,桥面宽2.4 m,桥面板为t型梁,桥墩前3跨为双排架,后3跨为单排架,排架最大高度为29.38m。
开工时间:2010年7月30日
